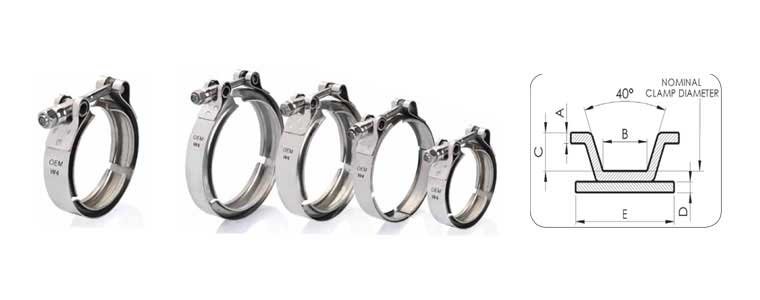

V-BANDSCHELLEN - VTB

Die OEM V-Band Klemmen bieten an Flanschverbindungspunkten schnelle, sichere und qualitative Lösungen an.
  • An Flanschkombinationen hohe Haftefestigkeit vollständige Abdichtung
  • hohe Temperatur- (bis 900°C), Druck-, Vibration- und Korrosionsfestigkeit
  • kompakte Bauweise bietet Platz- und Gewichtsersparnis
  • Leichte und schnelle Montage Produktionsoptionen
  • Durchmesserbereich 55mm bis 600mm
  • verwendete Materialien:,
    300 Serie Edelstahl: 304, 301, 316, 316Ti
    400 Serie Edelstahl: 430, 409, 430Ti, 441
  • Flanschbreite 4mm bis 25mm
  • Flanschtiefe 4mm bis 20mm

Sonderanfertigungen Typische Einsatzbereiche Emissionen- und industrielle Anwendungen, Turbolader Verbindungen, Abgasanlagen, Dieselmotoren, Pumpen und alle Flanschverbindungen.

İdeal
CODE		 FLANGE
DIAMETER		 NOMINAL
CLAMP		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm
031 95,50 98,50 1,2 10,2 7,1 0,9 22,2
032 116,00 119,00 1,2 10,2 7,1 0,9 22,2
033 218,00 221,00 2 9,75 9,5 1,2 25
034 375,00 378,00 2 12,79 7,5 1,2 25
035 78,50 81,50 1,2  6,65   3,6  0,9 19
036 70,55 73,55  2 7,07 7,5 0,9 22,2
037 83,25 86,25 2 7,07 7,5 0,9 22,2
038 95,95 98,95 2 7,07 7,5 0,9 22,2
039 114,00 117,00 2 7,07 7,5 1,2 22,2
040 124,00 127,00 2 7,07 7,5 1,2 22,2
041 137,50 140,50 2 7,07 7,9 1,2 22,2
042 149,50 152,50 2 7,07 7,5 1,2 22,2
043 313,00 316,00 2 9,75 9,5 1,2 25
046 181,28 184,28 2 10 7,1 1 22,2
047 85,90 88,90 2 5,52 7,15 0,9 22,2
050 413,00 416,00 2 14,5 7,9 1,5 31,8
053 126,50 129,50 1,2 6,7 3,6 0,9 19
054 100,00 103,00 2 6,1 7 1,2 22,2
055 118,00 121,00 1,2 10,15 7 1 22,2
056 126,50 129,50 1,2 6,65 3,6 1 19
057 203,20 206,20 1,5 5 7,5 1 19
059 72,00 75,00 2 6,6 3,5 1,2 19
060 86,00 89,00 2 6,2 3,5 1,2 19
061 106,50 109,50 1,5 6,5 7,9 1 19
062 106,00 109,00 1,5 8,5 5,5 0,9 19
063 134,50 137,50 2 9,75 9,5 1,2 22,2
065 95,00 98,00 2 5,52 7,15 0,9 22,2
066 88,80 91,80 0,6 16,5 3,5 0,7 19
068 157,00 160,00 2 10,44 7 1,2 22,2
069 194,00 197,00 2 8,2 8,3 1,5 25
073 205,00 208,00 3 6,5 7,9 2 31,8
076 121,00 124,00 2 8 8,3 1,2 22,2
079 114,00 117,00 2 8 11 1 19
084 101,10 104,10 1,2 6,65 4,78 1 19
086 90,00 93,00 2 7,91 8,7 1,2 22,2
098 149,5 152,5 1,5 10,2 6 1,2 22,2
031 95,50 98,50 1,2 10,2 7,1 0,9 22,2



İdeal
CODE

Band
Wideness (mm)

Band
Thickness (mm)

 Meterail

Bolt
inch.

 Material
VTB19 19 1 - 1,2 - 1,5 mm AISI 300
Series SS
AISI 400
Series SS		 1/4 inc. AISI 410
AISI 304
Steel 8.8
(Geomet
Plated)
VTB 22 22,2 mm 1 - 1,2 - 1,5 - 2 mm 1/4 - 5/16 inc.
VTB 25 25 - 25,4 mm 1,2 - 1,5 - 2 mm 5/16 inc.
VTB 32 31,8 - 32 mm 1,5 - 2 mm 3/8 inc.
