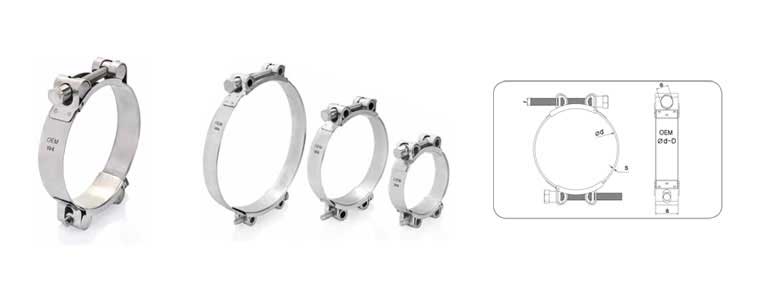

DOPPELTE HOCHLEISTUNGS SCHLAUCKLEMME - DAI
DOPPELTE HOCHLEISTUNGS SCHLAUCKLEMME - DAI
Die OEM Doppel-Hochleistungsklemmen sind dafür entwickelt, um an Punkten, wo hoher Druck vorhanden ist, für maksimalen Drehmoment und präzise Abdichtung zu sorgen.
- Beidseitig langlebiger Schließmechanismus
- Weite Klemmbereich Toleranz
- Hohe Bandspannung und hoher Anziehdrehmoment
- 59mm - 345mm Klemm Durchmesserbereich (spezifische Durchmesser werden produziert)
- W1,W2 und W4 Optionen
Vor allem an den Druckbereichen, die präzise Abdichtung erfordern, werden sie bei dicken und verstärkten Schläuchen eingesetzt. Unter den Anwendungsbereichen sind Bewässerungssysteme, Filter und Pumpen, Nutzfahrzeugindustrie, Schifffahrt, Baumaschinen, Lebensmittelindustrie, Generatoren- und
|
SIZE |
IDEAL CODE |
r |
e (mm) |
a (mm) |
b (mm) |
s (mm) |
Max. Value |
||||
| mm | INCH | W1 | W2 | W4 | torque /nm | pressure /bar | |||||
| 59*67 | 2 3/16–2 5/8 | DAI-111 | DAI-211 | DAI-311 | M7 | 10 | 20 | 22 | 1 | 16 | 30 |
| 67*75 | 2 5/8–2 15/16 | DAI-112 | DAI-212 | DAI-312 | |||||||
| 75*83 | 2 15/16–3 1/4 | DAI-113 | DAI-213 | DAI-313 | 28 | ||||||
| 83*91 | 3 1/4–3 9/16 | DAI-114 | DAI-214 | DAI-314 | |||||||
| 88*100 | 33/8–4 | DAI-115 | DAI-215 | DAI-315 | M8 | 13 | 25 | 27,5 | 1,2 | 25 | 20 |
| 100*116 | 4–4 9/16 | DAI-116 | DAI-216 | DAI-316 | 12 | ||||||
| 116*136 | 4 9/16-5 3/8 | DAI-117 | DAI-217 | DAI-317 | |||||||
| 136*156 | 5 3/8-6 5/32 | DAI-118 | DAI-218 | DAI-318 | 9 | ||||||
| 156*180 | 6 5/32-7 3/32 | DAI-119 | DAI-219 | DAI-319 | |||||||
| 125*145 | 4 15/16–5 11/16 | DAI-120 | DAI-220 | DAI-320 | M9 | 15 | 28 | 31 | 1,5 | 50 | 9 |
| 145*168 | 5 11/16–6 5/8 | DAI-121 | DAI-221 | DAI-321 | |||||||
| 168*193 | 6 5/8–7 19/32 | DAI-122 | DAI-222 | DAI-322 | |||||||
| 193*220 | 7 19/32–8 21/32 | DAI-123 | DAI-223 | DAI-323 | 6 | ||||||
| 220*245 | 8 21/32–9 21/32 | DAI-124 | DAI-224 | DAI-324 | |||||||
| 245*270 | 9 21/32–10 3/5 | DAI-125 | DAI-225 | DAI-325 | |||||||
| 270*295 | 10 3/5–11 10/16 | DAI-126 | DAI-226 | DAI-326 | 3 | ||||||
| 295*320 | 11 10/16–12 3/5 | DAI-127 | DAI-227 | DAI-327 | |||||||
| 320*345 | 12 3/5–13 7/12 | DAI-128 | DAI-228 | DAI-328 | |||||||
