V-BANDSCHELLEN - VBC

V-BANDSCHELLEN - VBC

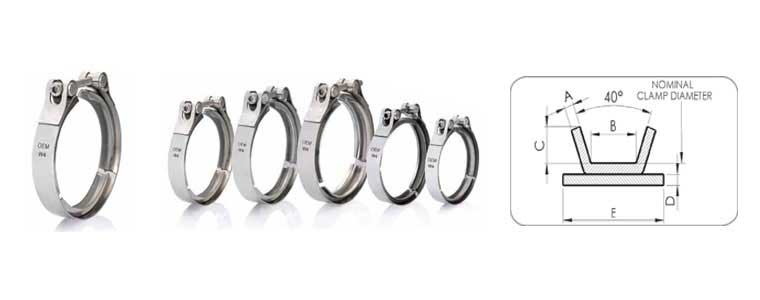

Die OEM V-Band Klemmen bieten an Flanschverbindungspunkten schnelle, sichere und qualitative Lösungen an. Bei Flanschverbindungen werden unter Berücksichtigung der wichtigsten Faktoren wie Temperatur, Druck und Vibration die am besten geeigneten Materialien und technischen Eigenschaften für die V-Bandklemmen-Herstellung verwendet, die Vibrationsfestigkeit und Abdichtung gewährleisten.

Vorteile

Kompaktes Design
Platz- und Gewichtersparnis
Stabiler und dauerhafter Schließmechanismus
leichte und schnelle Montage Allgemeine Techniker Eigenschaften
Durchmesserbereich 55mm bis 600mm (besondere Durchmesserwünsche werden bewertet.)
Hohe Druck-, Korrosion- und bis zu 900 °C Temperaturfestigkeit
verwendete Materialien:
300 Serie Edelstahl : 304, 301, 316, 316Ti
400 Serie Edelstahl : 430, 409, 430Ti, 441
Flanschbreite 4mm bis 25mm
Flanschtiefe 4mm bis 20mm

Typische Einsatzgebiete: Emissionen - und industrielle Anwendungen, Turbolader Verbindungen, Abgasanlagen, Dieselmotoren , Pumpen und alle Flanschverbindungen.

İdeal CODE	FLANGE DIAMETER	NOMINAL CLAMP	A mm	B mm	C mm	D mm	E mm
044	94,00	97,00	1,5	7,8	5	1,2	25
045	100,00	103,00	1,5	6,5	5,05	1	20
048	107,00	110,00	1,6	7,9	4,1	1	20
049	128,00	131,00	2	6,5	8,5	1,5	25
051	240,00	243,00	2	7	2	1,2	25
052	114,00	117,00	2	7	6,5	1,5	25
058	285,75	288,75	2	10	7,1	1	22,2
067	65,00	68,00	1,5	6	4,5	1	20
072	121,40	124,40	2	4,4	7	2	20
082	73,50	76,50	2	6,9	7	2	20
088	124	127	2	6,7	5,5	1,5	25

İdeal Code	Band Wideness (mm)	Band Thickness (mm)	Meterail	Bolt
				Metric	Material
VBC 20	20 mm	1 - 1,2 - 1,5 mm	AISI 300 Series SS AISI 400 Series SS	M6 M8 M10	AISI 304 AISI 316
VBC 25	25 mm	1,2 - 1,5 - 2 mm
VBC 30	30 mm	1,2 - 1,5 - 2 mm
